現代の建物設計では、せん断壁は風や地震の負荷などの横方向の力に抵抗するために重要な構造要素です。 せん断壁の材料の選択は、建物の性能、安全性、およびコストに大きく影響します。 設計された木材コンポーネント、特に構造用合板は、高強度、寸法安定性、および効率的な製造を組み合わせているため、せん断壁アセンブリでますます使用されています。
合板は、木製のベニヤまたはラミネートの複数の層を隣接する穀物の方向に接着することによって作られた製造パネルです。 このクロスラミネート構造は、合板に優れたせん断容量、高剛性率、および剥離および反りに対する耐性を提供します。 せん断壁で使用する場合、合板パネルはせん断力を基礎に伝達し、ダイヤフラム作用を提供し、横方向の荷重に耐える建物の能力を向上させます。
設計された合板は、一部のせん断壁アプリケーションで従来のOSBまたは構造材に比べて利点を提供します。ファスナーの保持性が向上し、パネル全体の強度が均一になり、荷重下でねじれたり曲がったりするリスクが減少します。そしてデザインにおける予測可能な行動。 たとえば、FuqingのF8構造用合板には、フェノールホルムアルデヒド接着剤、水分含有量8〜12% 、複数の厚さ、幅/長さ1200/2700mmまでの仕様があります。
1.パネルの厚さとグレード
せん断壁に使用される合板の厚さは、設計せん断力、スタッド間隔、ファスナーパターン、およびエンドアンカージュに対応している必要があります。 例えば、合板の厚さは、荷重およびコード要件に応じて、9 mmから18 mm (またはそれ以上) まで変化し得る。

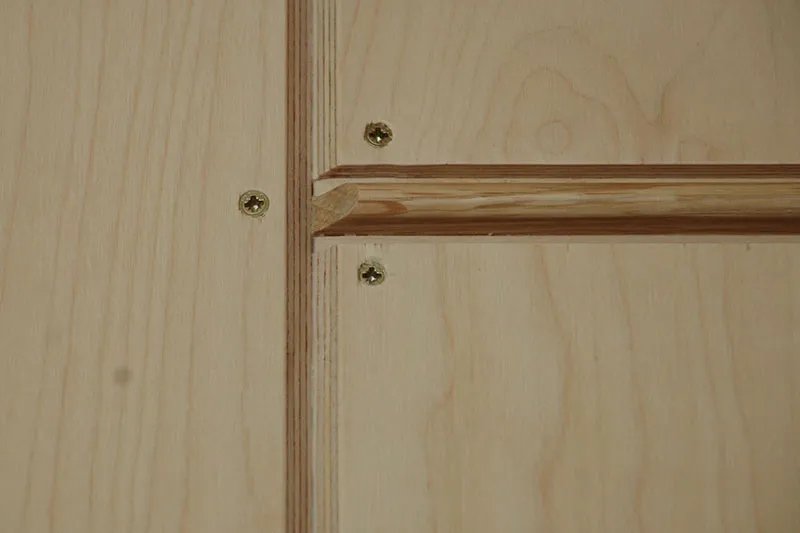

2.留め具とアンカレッジ
合板がフレーミングにどのように固定され、フレーミングが力を基礎にどのように伝達するかが重要です。 ファスナーのサイズ、間隔、エッジ距離、およびフレーミングメンバーの強度は、せん断荷重をサポートする必要があります。 設計されたパネルは、メーカーのテストデータと構造コードに従って固定すると最高のパフォーマンスを発揮します。
3.パネルのオリエンテーションと参加
ロードパスが連続するように、パネルは適切に方向付けられ、ジョイントはずらされている必要があります。 重複または適切に詳細なエッジは、ストレス集中を減らします。
4.水分管理 & ボンド品質
せん断壁は建物のエンベロープの一部として機能することがあるため、合板は湿気が増加しても結合の完全性を維持する必要があります。 防水接着剤と制御された水分含有量を使用すると、長期的な耐久性が保証されます。
5.コード & 標準コンプライアンス
合板パネルが構造用の定格であり、正しい構造基準を満たし、せん断壁の用途についてテストされていることを確認してください。 専門家は、サプライヤーからテスト証明書とデザインテーブルを参照する必要があります。
厚さは常に設計負荷とメーカーデータから導き出す必要がありますが、いくつかの一般的なガイドラインが適用されます。
軽い住宅用せん断壁: スタッドの間隔が小さく、負荷が中程度の場合、9〜12 mmの合板で十分です。
ミッドライズまたはより強い荷重: 15 mmから18 mmのパネルが必要になる場合があります。
高せん断需要ゾーンまたは大型フレーミングモジュール: 21mm〜25 mmの構造用合板を指定することができます。これは、Fuqingなどのメーカーの構造用合板の厚さと一致します。
せん断壁に設計された合板を使用すると、建物の設計者と建設業者は、横方向の耐荷重性のための信頼性が高く、高性能で、用途の広いソリューションを提供します。 正しく指定された場合、一致する厚さ、接着剤の種類、パネルグレード、固定スケジュール、および詳細、合板せん断壁システムは、長期的な安定性、構造的安全性、および効率的な構造を提供できます。 Fuqingは、既知の仕様と認証を備えた構造用合板を提供しているため、最新のせん断壁の設計がより簡単で堅牢になっています。
横方向の安定性が必要なプロジェクトについては、せん断壁に合板を指定し、設計を評価し、サプライヤーのデータと建築基準法に従って厚さを検証することを検討してください。 設計された合板は、従来の外装材だけでなく、現代の木材と混合材の構造に不可欠な構造ビルディングブロックです。
