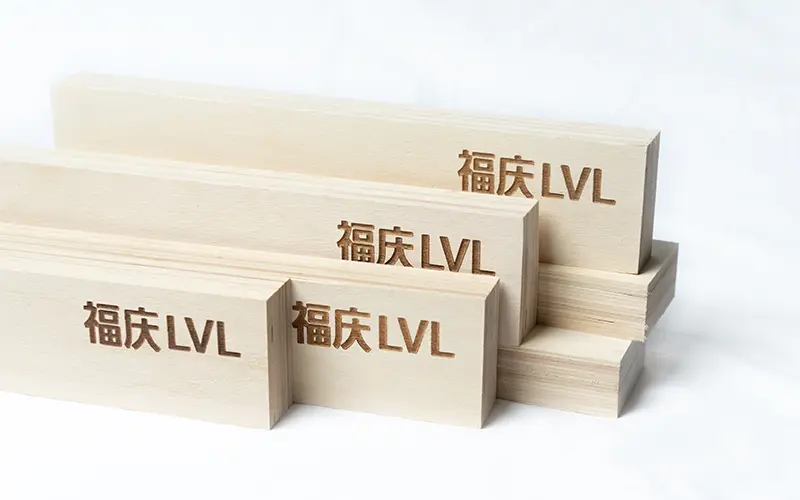

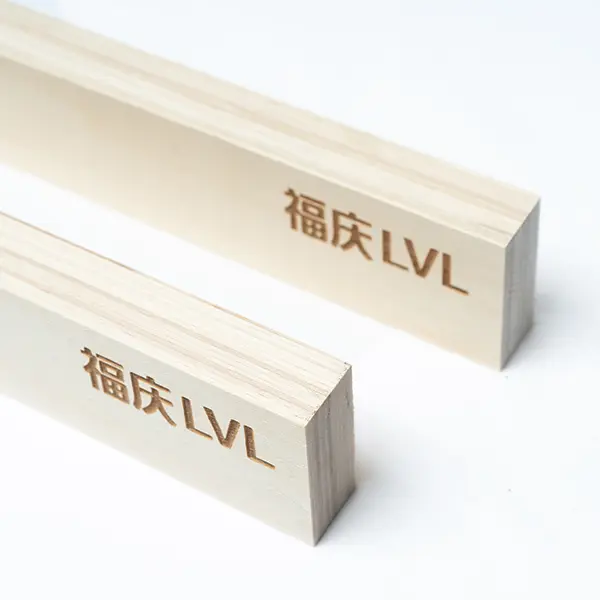

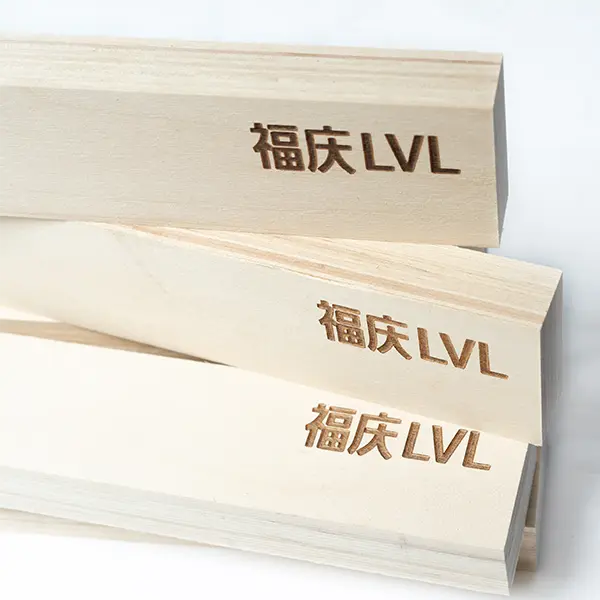

LVLは、その強度、安定性、多様性、耐久性、および低コストのために、建設プロジェクトの柱に適した材料です。 LVLカラムは、住宅用、商業用、または産業用のアプリケーションで利用されているかどうかにかかわらず、あらゆるサイズの建物や構造物に信頼できるサポートと構造的完全性を提供します。
ラミネートベニヤ材 (LVL) をガレージドアヘッダーとして設置するには、慎重な計画、正確な実行、および建築基準法と構造要件の遵守が必要です。 LVLは、従来の木材に比べて優れた強度と耐久性を提供し、ガレージドアの重量を支えるための優れた選択肢となっています。 この記事では、安全で信頼性の高い構造を確保するために、LVLガレージドアヘッダーの段階的なインストールガイドラインの概要を説明します。
1.ヘッダーのサイズと負荷要件を決定する
インストールを開始する前に、ガレージドアの開口部の寸法とそれが負担する負荷に基づいて、必要なヘッダーサイズを計算します。 次の要因を考慮してください。
ガレージドアの重量: モーターや断熱材などの追加コンポーネントを含め、ガレージドアの重量を決定します。
開口部のスパン: ガレージドアの開口部の幅を測定して、ヘッダーがカバーしなければならないスパンを決定します。
ライブロードとデッドロード: 静的 (デッド) ロードと、風圧や積雪などの動的 (ライブ) ロードの両方を説明します。
エンジニアリングテーブルを使用するか、構造エンジニアに相談して、これらの負荷要件に基づいてLVLヘッダーの適切なサイズと層 (層) の数を計算します。
2.LVL素材とグレードを選択します
ガレージドアヘッダーに必要な耐荷重を満たすか超える高品質のLVL素材を選択してください。 LVLを選択するときは、次のことを考慮してください。
サイズと厚さ: 負荷計算に基づいて必要なプライの数を決定します。 一般的なLVLの厚さは1-3/4インチから3-1/2インチまで及びます。
グレード: 構造要件と建築基準仕様を満たす適切なグレードのLVLを選択してください。
LVL素材がまっすぐで、欠陥がなく、メーカー情報とコンプライアンス基準で適切にラベル付けされていることを確認してください。
3.ガレージドアの開口部を準備する
LVLヘッダーを取り付ける前に、次の方法でガレージドアを開く準備をします。
障害物の除去: 設置プロセスを妨げる可能性のある障害物や破片の領域をクリアします。
ジャックとキングスタッドの取り付け: 開口部の両側にサポートジャックスタッドを取り付け、ヘッダーの端にキングスタッドを取り付けて、構造的なサポートを提供します。
すべてのフレーミングメンバーが垂直で水平であり、周囲の構造にしっかりと固定されていることを確認します。
4.LVLヘッダーを持ち上げて配置する
アシスタントや機械式持ち上げ装置の助けを借りて、LVLヘッダーをガレージドアの開口部の上の位置に慎重に持ち上げます。 ヘッダーが中央に配置され、ラフ開口部の上部に配置されていることを確認します。
5.LVLヘッダーを保護する
釘、ネジ、ボルトなどの適切な構造用ファスナーを使用して、LVLヘッダーをジャックスタッドに固定します。 ファスナーのサイズ、タイプ、間隔については、メーカーの推奨事項に従ってください。
ファスナーの配置: LVLヘッダーの表面からジャックスタッドにファスナーを駆動し、木材をオーバードライブしたり分割したりすることなく安全な接続を確保します。
6.追加のサポートとブロッキングをインストールする
スパンと負荷の要件に応じて、構造の剛性を高め、横方向の動きを防ぐために、根太またはスタッドの間に追加のブロッキングまたはブリッジを取り付けることを検討してください。
7.インストールの検査と確認
LVLガレージドアヘッダーを取り付けた後、徹底的な検査を行って以下を確認します。
Alignment: ヘッダーは水平で、ラフオープニングの上部に配置されています。
接続: すべてのファスナーは正しく取り付けられ、安全です。
構造的完全性: ヘッダーは、過度のたわみや変形なしに計算された荷重をサポートできます。
8.建築コードと規制に相談する
設置が地域の建築基準、ゾーニング規制、および構造コンポーネントのエンジニアリング基準に準拠していることを確認します。 ガレージドアヘッダーの設置に必要な許可または検査を取得します。
ガレージドアに正しいヘッダーサイズを選択することは、構造の完全性と開口部の適切なサポートを確保するために重要です。 ヘッダーは、ガレージドアの重量を支え、周囲のフレーミングメンバーに負荷を分散させる上で重要な役割を果たします。 このガイドでは、ガレージドアの設置に適したヘッダーサイズを決定するための手順と考慮事項の概要を説明します。
1.負荷要件を理解する
ヘッダーサイズを決定する最初のステップは、ガレージドアによって課される負荷要件を理解することです。 次の要因を考慮してください。
ガレージドアの重量: ドア自体とモーターや断熱材などの追加コンポーネントを含む、ガレージドアの重量を決定します。
ドアのサイズ: ガレージのドアの開口部の幅を測定します。 標準のガレージドアは通常8〜18フィートの幅で、大きなドアは増加した負荷をサポートするためにより強いヘッダーを必要とします。
2.ロードベアリング容量を計算する
ヘッダーに必要な耐荷重を計算するには、次の負荷率を考慮してください。
デッドロード: ガレージドアとそれに取り付けられた恒久的な備品の重量。
ライブ荷重: ヘッダーが耐えなければならない風圧や積雪などの追加の動的荷重。
3.ヘッダー材料を決定する
ヘッダーに使用される材料は、その耐荷重能力と全体的な強度に影響を与えます。 一般的なヘッダー材料は次のとおりです。
エンジニアリングウッド (LVL): ラミネートベニヤ材 (LVL) は、その高い強度対重量比と寸法安定性により、ヘッダーに人気があります。
ソリッドウッド: ソリッドディメンション材 (2x10または2x12ボードなど) も使用できますが、エンジニアリング木材と同じ耐荷重能力を実現するには、より大きな寸法が必要になる場合があります。
4.建築コードとガイドラインに相談する
ガレージのドアを開くために必要な最小ヘッダーサイズを決定するために地元の建築基準法とガイドラインを参照してください。 建築基準法は、ドアのサイズ、耐荷重、耐風性などの要因に基づいて最小構造要件を指定します。
5.ヘッダーのサイズを計算する
必要な情報を収集したら、次の手順を使用して適切なヘッダーサイズを計算します。
スパンを検討する: ガレージのドア開口部のスパン (支持壁または柱間の距離) を決定します。
負荷計算: ヘッダーがサポートする必要がある合計負荷 (デッドロードライブロード) を計算します。
参照スパンテーブル: ヘッダーメーカーまたはエンジニアリングリファレンスによって提供されるスパンテーブルを使用して、計算された負荷とスパンに基づいて必要なヘッダーサイズを見つけます。
6.サポート要素を検討する
ヘッダーに加えて、ジャックスタッド、キングスタッド、トリマーなどのサポート要素が適切なサイズと取り付けられていることを確認して、ヘッダーから基礎と周囲のフレーミングメンバーに負荷を分散します。
7.プロの評価
複雑な設置または非標準の設置については、構造エンジニアまたは建物の専門家に相談して、負荷要件を評価し、適切なヘッダーサイズを推奨することを検討してください。
計算の例:
たとえば、重量が250ポンド (デッドロード) 、追加のライブロードが50ポンド (風圧) の幅16フィートのガレージドア16フィートのスパンにわたって300ポンドの総荷重を支えることができるヘッダーサイズが必要になります。 エンジニアリングテーブルまたはソフトウェアを使用して、これらの負荷パラメータに基づいて必要な最小ヘッダーサイズ (2-ply 2x12 LVLなど) を決定できます。
ラミネートベニヤ材 (LVL) は、その卓越した強度と耐荷重能力で広く認識されており、ガレージドアヘッダーを構築するための理想的な材料の選択となっています。 この記事では、LVLガレージドアヘッダーの高強度の背後にある理由と、それらが住宅および商業ビルの全体的な構造的完全性にどのように寄与するかについて詳しく説明します。
1.強さのために設計される
LVLは、熱と圧力の下で接着剤で接着された薄いベニヤ層で構成されるエンジニアリング木材です。 この製造プロセスにより、LVLは、高強度や剛性など、一貫した予測可能な機械的特性を実現できます。 木質繊維の配向を最適化し、欠陥を最小限に抑えることで、LVLは従来の無垢材の梁の強度を超えるように設計できます。
2. Superiorロードベアリング容量
LVLのユニークな構造により、重い負荷に効率的に耐えることができます。 LVLガレージドアヘッダーは、ガレージドア、オープナー、および構造にかかる追加の負荷の重量をサポートできます。 LVLヘッダーの耐荷重能力は、LVLビームのサイズ、プライの数、グレードなどの要因によって決まります。
3.カスタマイズ可能な強さ
LVLの1つの利点は、特定の負荷要件を満たすようにカスタマイズできることです。 ビルダーは、エンジニアリング計算と負荷の考慮事項に基づいて、適切なサイズとプライの数を選択できます。 このカスタマイズにより、LVLガレージドアヘッダーは、標準の住宅用ガレージドアであろうと、より大きな商用オーバーヘッドドアであろうと、目的のアプリケーションに合わせて最適化されます。
4.たわみへの抵抗
LVLガレージドアヘッダーは、負荷下でのたわみを最小限に抑え、ガレージドアの水平で安定したサポート構造を維持します。 このたわみに対する耐性は、スムーズなドア操作を確保し、ガレージドアコンポーネントの早期摩耗を防ぐために重要です。
5.均一性と予測可能性
強度と品質にばらつきがある天然木とは異なり、LVLは厳格な品質基準で製造されています。 これにより、LVLのさまざまな部分で均一な強度とパフォーマンスが得られ、構造計算と設計のための予測可能な材料特性がビルダーに提供されます。
6.軽量建设
その印象的な強度にもかかわらず、LVLは同等の寸法の無垢材の梁よりも軽いです。 この軽量の特性により、取り扱いと設置が簡素化され、人件費が削減され、建設中の操作性が向上します。
7.建物コードの遵守
LVLガレージドアヘッダーは、構造の完全性と負荷容量に関する建築コードの要件を満たすかそれを超えるように設計および設計されています。 ビルダーは、業界標準や規制に準拠していることを知って、自信を持ってLVLヘッダーを使用できます。
