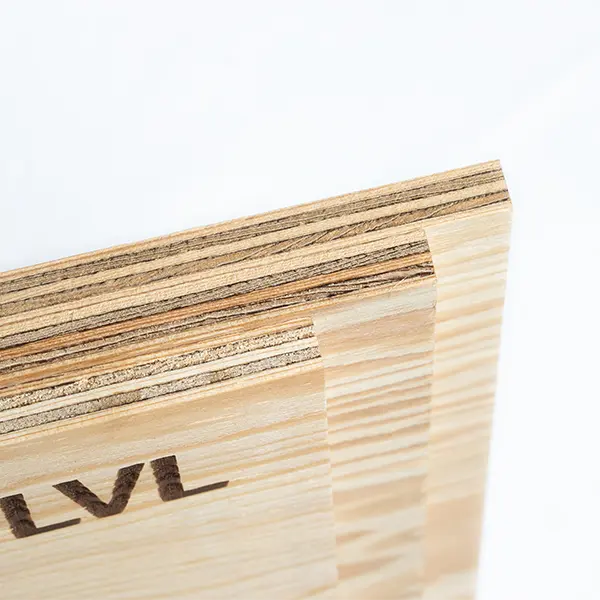

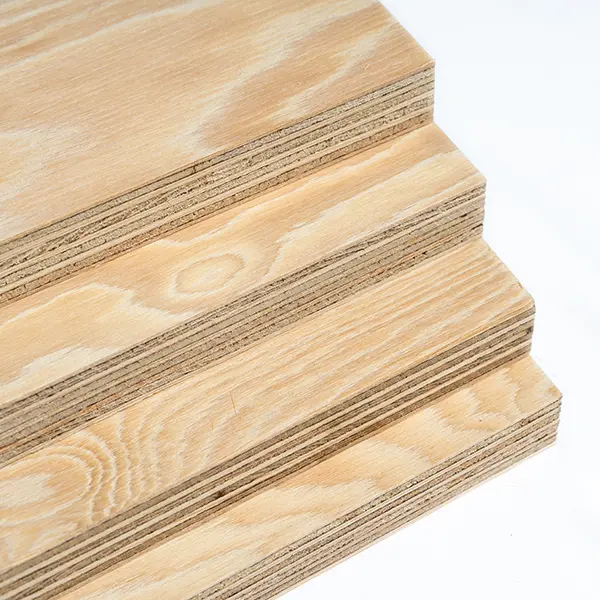

F11構造合板は、建設における構造用途向けに設計されており、卓越した強度、安定性、および汎用性を提供します。 表面全体で一貫した強度と剛性を備えており、重い負荷を確実にサポートし、時間の経過とともに反ったり収縮したりすることに抵抗します。 軽量で設置が簡単で、追加のサポートなしで長距離に広がり、安全性と性能に関する関連する業界基準を満たしているため、さまざまな建設プロジェクトに適した選択肢となっています。
構造工学と建築の分野では、せん断壁は、特に地震活動や強風が発生しやすい地域で、建物に安定性と強度を提供する上で重要な役割を果たします。 これらは、建物の横方向の力抵抗システムの不可欠なコンポーネントであり、地震や強風などのイベント中に発生する横方向の力を打ち消すために機能します。
せん断壁は、建物の構造内の垂直要素であり、主に壁の平面に平行な横方向の力に抵抗します。 これらの力により、建物が水平方向に揺れたり変形したりする可能性があります。 建物の設計に戦略的にせん断壁を組み込むことにより、エンジニアはこれらの横方向の力に耐える能力を大幅に高めることができます。
コンクリートせん断壁: これらは通常、鉄筋コンクリートでできており、所定の位置に鋳造またはプレキャストされます。 コンクリートせん断壁は堅牢で、横方向の力に対して優れた剛性と強度を提供します。
石積みせん断壁: レンガまたはコンクリートの石積みユニットを使用して構築されたこれらの壁は、横方向の力に抵抗するのに効果的です。 しかし、それらの性能は構造と材料の品質によって影響を受ける可能性があります。
スチールせん断壁: スチールせん断壁は、横方向の剛性と強度を提供するスチールパネルまたはアセンブリで構成されています。 彼らはしばしば高層ビルや工業構造で使用されています。
木のせん断壁: 木骨造りの建物によく見られる木のせん断壁は、合板または配向ストランドボード (OSB) の被覆を利用して、横方向の荷重に抵抗します。
せん断壁は、風や地震荷重などの横方向の力を屋根や床から建物の基礎に伝達することによって機能します。 この力の伝達は、構造的な損傷や故障につながる可能性のある過度の横方向の揺れや変形を防ぐのに役立ちます。
せん断壁の重要性は、建物の全体的な安定性および剛性を高める能力にある。 それらは建物の横方向の耐荷重システムに大きく貢献し、極端なイベント中の構造的崩壊のリスクを軽減します。
せん断壁で設計するとき、エンジニアはさまざまな要因を考慮する必要があります。
場所: せん断壁は通常、効果を最大化するために、建物のコーナー、エッジ、または建物のコアに沿って配置されます。
間隔と連続性: 横方向の力を均一に分布させるには、せん断壁の適切な間隔と連続性が重要です。
開口部: せん断壁内の開口部は、構造の完全性を維持するために慎重に設計する必要があります。
材料特性: せん断壁で使用される材料の種類と特性は、横方向の荷重下での性能に影響します。
せん断壁は、特に地震活動や強風が発生しやすい地域で、建物の安定性と安全性に不可欠です。 構造設計におけるそれらの効果的な使用は、横方向の力に耐える建物の能力を高め、全体的な構造の弾力性に貢献します。 エンジニアは、自然災害や環境問題に直面して、より安全で弾力性のある構造を作成するために、せん断壁の設計と建設技術の革新を続けています。
合板は、建設および木工プロジェクトで広く使用される用途の広い建築材料です。 特定の用途向けに合板を選択する場合、定格合板と構造合板の違いを理解することが重要です。 各タイプには異なる特性と目的があり、さまざまな建設要件に適しています。
定格合板とは、その品質と使用目的に基づいて等級付けおよびラベルが付けられた合板を指します。 グレーディングシステムは通常、欠陥の数、コアギャップ、厚さの変化、全体的な外観などの要因を考慮します。 一般的な評価システムには、American Plywood Association (APA) などの組織によって確立されたシステムが含まれます。
外装定格合板: このタイプの合板は屋外用に設計されており、湿気、天候、湿度への暴露に耐えることができます。 外装、屋根デッキ、外装などの用途によく使用されます。
インテリア定格合板: インテリア定格合板は、湿気への暴露が最小限の屋内用途に適しています。 家具、キャビネット、床下、装飾パネルによく使用されます。
海洋合板: 海洋合板は、湿気に耐えるように特別に設計されており、ボートビルディング、ドック、その他の海洋構造物など、合板が水にさらされる用途で使用されます。
構造合板は、構造用途の特定の強度と剛性の要件を満たすように特別に設計および製造されています。 床、壁、屋根などの建築コンポーネントに荷物を運び、構造的なサポートを提供するように設計されています。
構造グレード: 構造合板は、曲げ強度、剛性、せん断強度などの強度特性に基づいて評価されます。 一般的な構造グレードには、外装が含まれます (e。g。PS1-09) 、壁や屋根の外装、および下敷きに適しています (e。g。下敷き露出1) 、下敷きおよび下敷きの目的で使用されます。
クロスラミネート木材 (CLT): CLTは、交互の木目方向でラミネートされた複数の層の木製ベニアで構成される構造用合板の一種です。 CLTパネルは、卓越した強度と寸法安定性を提供するため、大量の木造建築物などの大規模な建設プロジェクトに最適です。
品質と外観: 定格合板は特定のアプリケーションの外観と品質に重点を置いていますが、構造用合板は強度と耐荷重能力を優先しています。
使用法: 定格合板は、屋内と屋外の両方のプロジェクトを含む幅広い用途に使用されますが、構造合板は、強度と剛性が重要な構造コンポーネントで主に使用されます。
環境考慮事項: 合板を選択するときは、湿気への暴露、気象条件、意図された耐荷重要件などの環境要因を考慮してください。
定格合板と構造合板は、建設と木工において異なる目的を果たします。 定格合板は、品質と用途に基づいて等級分けされ、さまざまな屋内および屋外の用途に適しています。 対照的に、構造用合板は、建物やその他の耐力構造の構造コンポーネントの特定の強度と剛性の要件を満たすように設計されています。 これらの違いを理解することは、プロジェクトに適した合板を選択し、耐久性、パフォーマンス、および安全性を確保するために不可欠です。
合板せん断壁は、建物が風や地震応力などの横方向の力に耐えるのに役立つ重要な構造的特徴です。 構造の完全性と性能を維持するために、合板のせん断壁はさまざまな要素を念頭に置いて設計する必要があります。 合板せん断壁設計の重要な要素と推奨される方法の概要は次のとおりです。
1.せん断壁の基本を理解する
設計の詳細に飛び込む前に、せん断壁の基本を把握することが不可欠です。 せん断壁は、横方向の力を建物の基礎に伝達するのに役立つ垂直要素であり、それによって水平方向の動きを減らし、地震イベントや強風時の構造の安定性を維持します。
2.せん断壁のレイアウトと場所を決定する
エンジニアリング要件と建築上の考慮事項に基づいて、建物のフレームワーク内で戦略的にせん断壁を特定してレイアウトします。 せん断壁は通常、建物の端、角、および建物のコアに沿って配置され、横方向の荷重に対する最大の抵抗を提供します。
3.適切な合板パネルを選択してください
デザインで指定された構造要件を満たす合板パネルを選択してください。 合板は、せん断力に効果的に抵抗するのに十分な厚さと強度を持つ必要があります。 APA定格シートまたは構造用途に適した同様の合板グレードの使用を検討してください。
4.パネルのオリエンテーションとインストールを検討する
せん断壁の構成と荷重条件に基づいて、合板パネル (垂直または水平) の向きを決定します。 合板パネルを適切な留め具で適切に取り付けて、フレーミングメンバーにしっかりと取り付けます。 パネルの間隔とファスナーの配置については、メーカーの推奨事項に従ってください。
5.境界要素を組み込む
耐荷重を強化し、転倒を防ぐために、せん断壁の端と交差点にホールドダウン、アンカーボルト、構造フレーミングなどの境界要素を含めます。 横方向の荷重下での安定性を確保するために、せん断壁を基礎に適切に固定します。
6.せん断壁容量を評価する
適用された荷重、建物の寸法、および材料の特性に基づいて、合板のせん断壁の設計せん断能力を計算します。 構造分析ソフトウェアまたはエンジニアリング計算を使用して、最適な性能を得るために必要な合板パネルの厚さとサイズを決定します。
7.アドレス壁の開口部と浸透
構造の完全性を維持するために、せん断壁の壁の開口部と貫通を最小限に抑えます。 開口部が避けられない場合は、力を再分配するためにフレーミングメンバーまたは特殊なハードウェアを使用して開口部の周りに追加の補強を検討してください。
8.建物コードの遵守を確保する
合板のせん断壁を設計する際には、地域の建築基準、規制、および設計基準を遵守してください。 該当するコードの遵守を確保し、せん断壁設計の妥当性を検証するために、資格のある構造エンジニアからのガイダンスを求めます。
9.品質管理とテストを行う
合板せん断壁の適切な設置を確認するために、建設中に品質管理計画を実施します。 定期的な検査とテストを実施して、せん断壁が性能要件を満たし、予想される横方向の荷重に耐えることを確認します。
